Konzolový regál s výsuvnými rameny TELEKANT

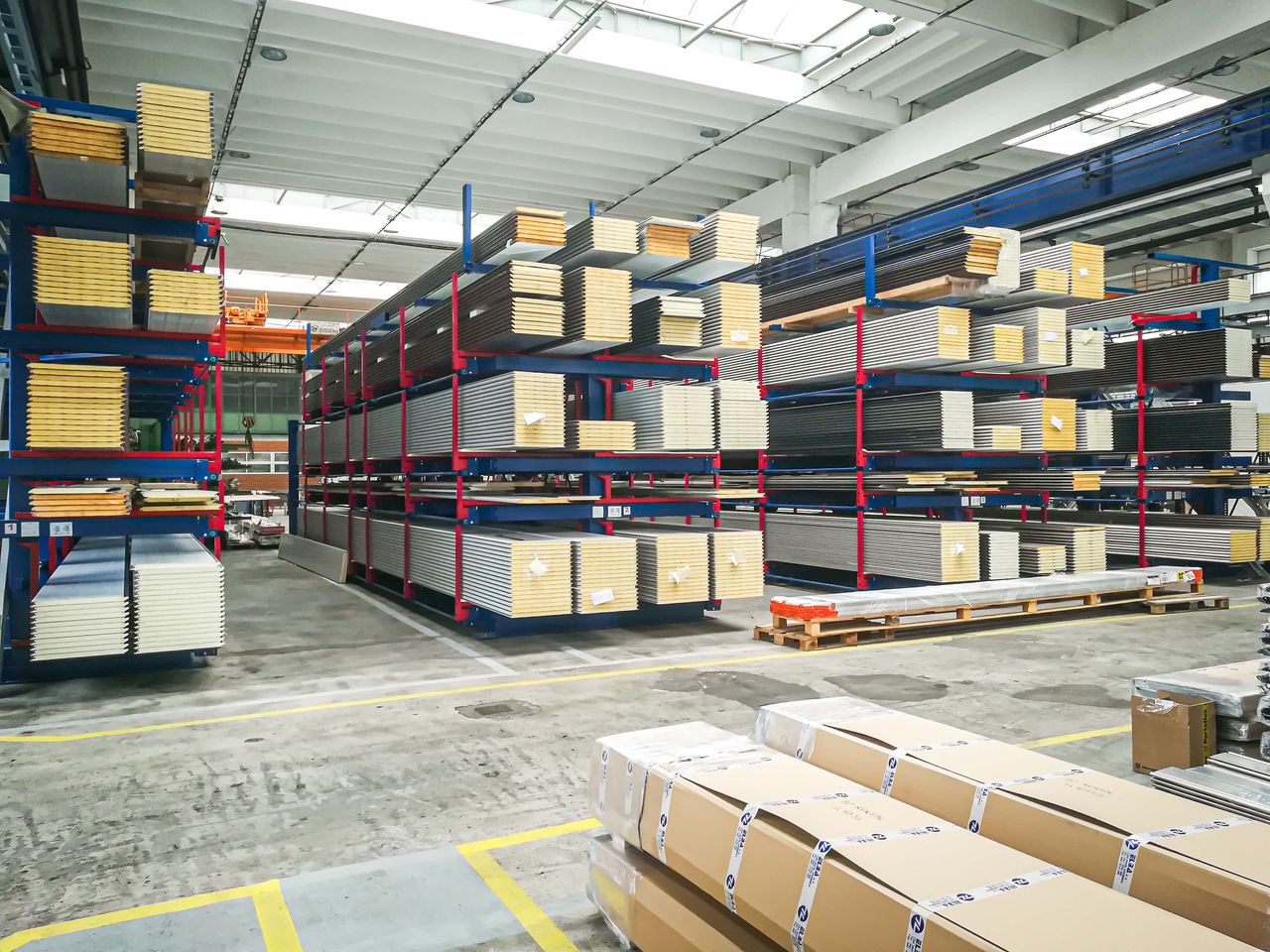

Teleskopický konzolový regál TELEKANT je určený pro skladování dlouhých skladovacích jednotek, tyčí, svazků hutního materiálu, dlouhých beden, profilů, ale i deskového materiálu. Je určen pro manipulaci se shora, obvykle mostovým jeřábem nebo jeřábovým zakladačem.

TELEKANT je sestaven z konstrukce obdobné konzolového regálu. Zachovává si všechny výhody při uskladnění a nabízí větší možnosti při zakládání materiálu. Novou hodnotu pro provozovatele TELEKANTU jsou teleskopické konzoly – výsuvné ukládací roviny. Pomocí hnacího mechanismu se vysouvají ramena ukládací úrovně do pozice pro naskladnění materiálu. Takto zpřístupněný ukládací prostor můžete bezpečným způsobem založit. Po založení materiálu zasunete celou ukládací rovinu zpět dovnitř regálu.

Otvory ve výsuvu pro přípravu zarážky na rozdělení materiálu – standardně otvory po 100 mm
Zarážky pro rozdělení materiálu
Ramena jsou výsuvné - zakládání materiálu pomocí mostového jeřábu
Odpadá manipulace pomocí VZV
Ochrana výsuvů ramen – např. pryž (při skladování nerezu)
Schůdky s plošinkou (při zakládání horních pater)

Provedení: Jednostranné nebo Oboustranné

Velikost sestavy: Pro materiál délky max. 12 000 mm ale i více

Standardně pro dlouhé tyčové materiály délky 6m (regál není vhodný pro plechy)

Pohon výsuvu – Ruční klikou, prostřednictvím převodového mechanismu nebo tlačítkem přes elektrický pohon.

Výška regálu: Obvykle do 5 000 mm

Délka výsuvného ramene: 600 – 1 200 mm

Nosnost výsuvného ramene: 600kg/ 1 500 kg

Založení tyčového materiálu min. přes dvě ramena. Nosnost jedné výsuvné úrovně je až 3 000kg. Při založení na více ramen získáme vyšší nosnost výsuvné ukládací úrovně. Např. při založení přes čtyři výsuvná ramena je nosnost úrovně až 6 000kg.

Místo skladování: vnitřní

Výšková přestavitelnost konzol: nelze/ ramena jsou součástí sloupů

Barevné provedení: sloupy modrá RAL5010, ramena červená RAL 3000, jiné odstíny po dohodě (práškový lak - komaxit)

Popis obsluhy

Při ručním ovládání výsuvů obsluha ručně otáčí klikou a tím přes řetězový převod pohání transmisní hřídel a posouvá výsuvná ramena. V krajních mezích následný pohyb zastaví mechanické dorazy.

U elektrické varianty pohyb výsuvů zajišťují elektropohony. Ovládání výsuvů je řízeno tlačítky umístěných na kraji regálu. Zastavení v krajních polohách je automatické koncovými vypínači a mechanickými dorazy.

Po úplném vysunutí ramen se regál připraví pro manipulaci jeřábem. U elektrické varianty se po ukončení manipulace výsuv vrátí povelem na ovladači. U ruční varianty se ramena vrátí poháněcí klikou do zpětné polohy uvnitř regálu.

Konzolový regál s výsuvnými rameny TELEKANT

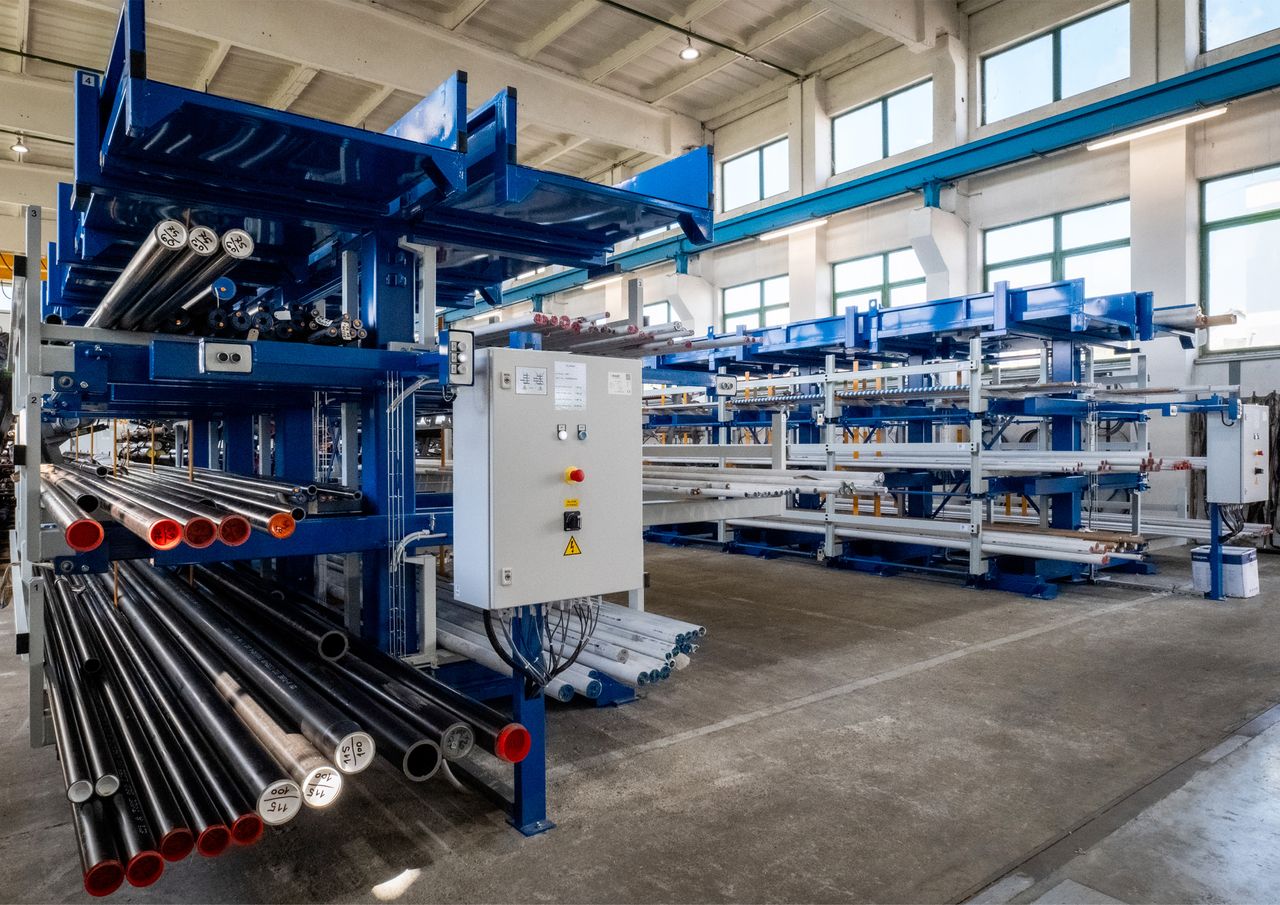

TELEKANT pro skladování tyčového materiálu či profilů nabízí několik výhod je snadná dostupnost, přehlednost a ochrana před vnějšími vlivy. Podívejte se jak takové použití vypadá v praxi.
